  閥門系列  當前位置:閥門 >  閥門系列  > 閘閥  > 刀型閘閥
更新時間:2024-3-29 11:35:15
氣動刀型閘閥 產品名稱: 氣動刀型閘閥
產品類別: 刀型閘閥
聯系電話: 021-51875832
聯系傳真: 021-51870287
聯系手機: 189 1688 8167
企業郵箱: tooezg@126.com

    上海枚耶閥門有限公司主要銷售【氣動刀型閘閥PZ673H(W)】,是目前國內大的《閘閥》在線銷售服務商。公司集成優質的氣動刀型閘閥生產廠家,提供售前、售中、售后一站式服務。公司常年備有大量閘閥現貨庫存,為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
氣動刀型閘閥PZ673H(W)原理作用:
    刀型閘閥,也叫刀形閘閥、刀閘閥,適用于帶有懸浮顆粒、纖維材料的紙漿、污水、煤漿、灰渣水泥混合物等介質的管道,靠可以切割纖維材料的刀刃形閘板來切斷這些介質。閥體實際上不存在腔室,閘板在側面導向槽內升降,并由底部的凸耳緊壓在閥座上,如需達到較高的介質密封性時,可選用O形密封閥座實現雙向密封。按驅動方式分為手動刀型閘閥、氣動刀型閘閥、電動刀型閘閥。
    刀型閘閥其閘板具有剪切功能,可刮除密封面上的粘著物,自動清除雜物。不銹鋼閘板可防止腐蝕引起的密封泄漏。
氣動刀型閘閥PZ673H(W)性能特點:
    ①超短結構長度,節省材料,可使管路系統整體重量大大減輕;
    ②占用有效空間小,能有效支持管道的強度,可減少管道振動的可能性;
    ③閘板選用奧氏體不銹鋼,耐腐性能大大提高,可有效的防止由于閘板腐蝕引起的密封瀉漏;
    ④上密封填料采用柔性PTFE,密封可靠、操作輕便靈活;
    ⑤閘板具有閘刀的功能,能有效的閘斷介質中各類雜物。
    氣動刀型閘閥是較為復雜的自動化控制儀表,由多種氣動元件及閥體組成。多用于要求快速切斷或開啟的場合。
    ①雙作用:對閥門開啟和關閉的兩位式控制;
    ②單作用:(彈簧復位):在電器和氣路切斷或故障時,閥門自動開啟或關閉。
    可選附件
    ①單或雙控電磁閥(有24V、220V等電壓供選擇,必要時可選防爆電磁閥)。
    ②接近開關
    ③氣源處理三聯件(包括減壓閥、過濾器、油霧器)。
    ④電/氣閥門定位器(調節型用)。
氣動刀型閘閥PZ673H(W)技術參數:
公稱壓力 0.6MPa,1.0MPa,1.6MPa
殼體試驗 1.5XPN
密封試驗 1.1XPN
工作溫度 橡膠≤80℃ 四氟密封≤180℃  硬密封≤425℃Rubber 80℃, PTFE≤180℃, hard sealing ≤425℃
適用介質 糖漿、紙漿、污水、煤漿、灰、渣水混合物
氣動刀型閘閥PZ673H(W)部件材質:
閥體、上蓋 碳鋼、不銹鋼
閥板 不銹鋼
閥桿 不銹鋼
密封圈 橡膠、四氟、不銹鋼、硬質合金
氣動刀型閘閥PZ673H(W)外形尺寸:

公稱通徑 50 65 80 100 125 150 200
高度 335 363 395 465 530 630 750
公稱通徑 250 300 350 400 450 500 600
高度 900 1125 1260 1450 1600 1900 2300
氣動刀型閘閥PZ673H(W)產品實拍:

氣動刀型閘閥PZ673H(W)檢測報告:
氣動刀型閘閥PZ673H(W)使用說明:
    ①準備與管道連接前,須沖洗和清除干凈管道中殘存的雜質;
    ②氣動刀型閘閥PZ673H(W)安裝使用說明書下載。

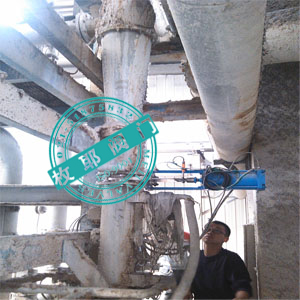

氣動刀型閘閥PZ673H(W)應用業績:
